Sikorsky S-39
AUTEUR: VBD MAQUETTE:  Sikorsky S-39 CMR ECHELLE: 1/72

Commentaire de l'auteur sur la maquette et le montage:

Ce montage a ete un "long cours" pour moi...
En fait, j'ai interrompu plusieurs fois le montage, pour apprendre des techniques qui me permettent d'avancer ce projet, pendant ce temps ses éléments faisaient partie du paysage de mon coin maquettes ... :D
Le kit est une résine de CMR dont voici la critique (http://www.internetmodeler.com/2003/may/first-looks/CMK_S39.htm)
La resine est belle, les pieces tres fines, quasiment sans bulles, et les details presque parfaits.La cabine tres finement moulée en deux moitiés partagées horizontalement.
Les montants des parties vitrees sont en résine, les parois sont tres fines et déformées.
J'ai du mettre des pions de centrage et faire un collage a l'araldite en maintenant les pieces sous pression dans une forme pour avoir une bonne géométrie !
Cette cabine est malheureusement pourvue d'un vitrage thermoformé style auto miniature. Le vitrage est bombé pour entrer dans les ouvertures, car les vitrages étant affleurants.
Cela donne des fenetres a bords arrondis et bombés, vraiment pas réalistes, avec des jours entre la vitre et le fuselage... Meme les vieilles Norev au 1/43e rendent mieux de ce coté !!
Ils ont été refaits d'abord en acetate (sur cette photo, avec cochonneries dans le klir trop épais... :cry: J'aurais du la refaire apres reprise ! ), puis en Evergreen transparent, que je trouve mieux pour des vitres planes.
L'interieur est "from the box", j' ai juste ajouté les manettes de la console centrale, bien visibles sur les photos de l'intérieur... mais totalement invisibles sur le modele, l'aile cache tout, malgré les trappes d'acces ouvertes ! Donc pas de photo!
Je ne regrette meme pas d'avoir gardé le tableau de bord en décal, plutot que d'en refaire un plus détaillé, car on n'en voit si peu ...
Peintures intérieures : parties métalliques grises, panneaux latéraux et plancher bois vernis, sieges cuir , y compris un confortable canapé qui constitue les places arrieres... Le tout a peu pres invisible aussi !!!!
J'ai ajouté des rideaux, présents sur le vrai, qui eux se voient, mais leur couleur réelle m'est inconnue...
Autre probleme typique des kits en résine, les pieces structurales fines sont trop souples et difficilement utilisables: Les poutres portant l'empennage ne sont pas assez rigides...
D'ailleurs, elles ont cassé sur les pieces de l'exemplaire du critique
http://www.internetmodeler.com/2003/may/first-looks/cmr_s39-parts1-tn.jpg (photo de internetmodeller.com)
car dans mon exemplaire, l'aile etait moulée d'un seul bloc avec les poutres et l'empennage !!!! Notez que les poutres dansent la gigue...
Le manque de rigidité frappe aussi les mats qui joignent l'aile, les flotteurs et la cabine.
Les trains d'aterrissage sont vraiment tres fins, on se demande comment ils supporteront le poids de la maquette ! La géométrie de l'appareil et le poids des pieces donnent a ces problemes une grande importance.
Toutes ces pieces ont été refaites en matériaux variés :
- les poutres sont en verre époxy pour circuits imprimés de 0,8mm d'épaisseur, avec des trous de 0,3mm pour haubannage et de 0,5mm pour fixations.
Percer la tranche du verre époxy de 0,8mm d'épaisseur (qui a une structure "feuilletée" dans ce sens) a 0,5mm, c'est pas tres facile !!!
J'ai du recommencer, et le 2eme jeu de pieces fut le bon.
- les mats sont en corde a piano de 0,5mm recouverte de carénage en feuille d' alu épaisse mise en forme (barquettes alimentaires...)
- Les trains : roues et amortisseurs résine d'origine, les tiges en fils métalliques soudés, l' amortisseur est perce dans toute sa longueur.
Une mention spéciale pour la roulette de queue qui m'a donné du mal : les fourches sont en fil aplati et percé aux extrémités pour l'axe, la roue pivote...
L'armature de cette roulette a été refaite trois fois, car les soudures a l'étain n'aiment pas etre trop manipulées et cassent facilement.
J'ai du faire des trous d'assemblage dans les fils pour avoir un ensemble qui ait une tenue mecanique, que la soudure maintient en place, bref de la micromécanique...

Le challenge de cette construction était d'avoir une géométrie aussi fidele que possible, la configuration de l'engin n'étant pas tres favorable !
J'ai construit un gabarit en MDF, sur lequel j'ai collé les plans mis a l'échelle cela m'a beaucoup aidé au prix de quelques coups de scie sauteuse et de lime.
Voici au final les pieces non utilisées ( moins celles que j'ai perdues...:oops:) et les loupés des remplacements:

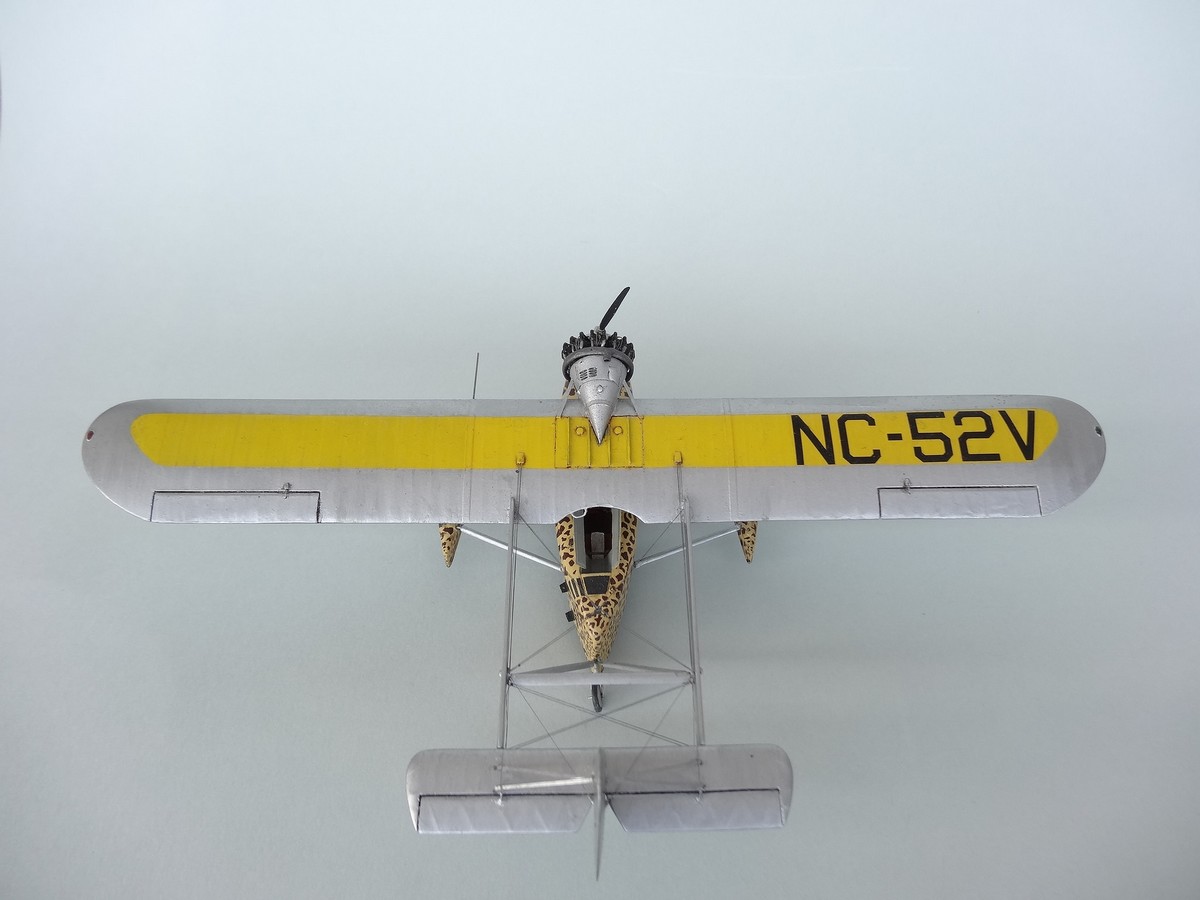

Peintures: aile et empennage bombes Tamiya TS16 et TS30 , fuselage Humbrol 74,et fond en "noir a l'échelle" (gris tres foncé).
Les taches de girafe sont en tres beaux décals, qui sont tres fins et cassants... retouches des taches de girafe en mélange Humbrol 98 + noir. Les motifs sont une tres bonne reproduction de l'original, on reconnait bien toutes les taches sur les photos d'époque !!!
La déco a été faite avant l'assemblage, bien sur, et le gabarit m'a permis de manipuler la maquette sans tout détruire, et a minimisé les retouches, en plus de faciliter l'assemblage 8) .
Finition avec une legere patine...
Le jaune en couleur de fond du fuselage est probablement trop foncé sur ma maquette, je me suis basé sur la notice qui montre un profil couleur dans les memes tons, et avant pose des taches de girafe, le jaune avait l'air plus clair....
Au vu des photos d'époque, le contraste semble plus grand, il aurait probablement fallu une couleur proche de l'avion restauré, mais je survivrais...
J'ai essayé de soigner le moteur tres visible, remplacement des tiges de culbuteur et des conduits d'admission en résine trop grossiers et surtout trop difficiles a affiner, et du collecteur d'échappement, dont les tuyaux venant des cylindres ont été refaits aussi, car joignant mal avec le moteur, puis ajout des fils de bougies.

Histoire de l'avion ou du pilote  représenté:



Le Sikorsky S-39 est un amphibie 4 a 5 places concu en 1929 apres le succes du S-38, dont il reprend l'architecture en monomoteur.
Il fut construit a une vingtaine d'exemplaires et utilise par de riches particuliers, de petites compagnies et par les garde-cotes US.

Martin et Osa Johnson.
Ce couple est devenu celebre dans les annees 1920 en etant des explorateurs et ecrivains.
Martin Johnson commenca sa carriere d' aventurieren etant membre d' equipage du "Snark" de Jack London pour son voyage a travers le Pacifique (1907-1909).
il se maria avec Osa Leighty en 1910.
Ils firent un premier voyage de 9 mois dans les Iles Salomon et les Nouvelles Hebrides, ou ils furent notament retenus par une tribu cannibale...
Ils reussirent a s' echapper et en tirerent un documentaire "Among the Cannibal Isles of the South Seas".
Ils enchainerent plusieurs expeditions a Borneo puis en afrique, devenant de celebres explorateurs et publiant des documentaires a succes.
En 1932, ils apprirent le pilotage, et ont acheté deux amphibies Sikorsky, un S-38 et un S-39, beneficiant probablement de la crise economique pour avoir un bon prix.
Les amphibies furent spécialement équipés pour transporter leur expedition. Le S-38 fut nomme " Osa's Ark" fut peint avec les motifs d'un zebre.
Le S-39 fut nomme " Spirit of Africa" et peint comme une girafe.
Les peintures furent soignees, car les spécialistes de ces animaux peuvent reconnaitre les motifs typiques d' especes particulieres.
Les epoux Johnson organiserent une grande expedition en afrique expéditions en Afrique en 1933 et 1934.
Leur film fut le premier a montrer les animaux sauvages du ciel et a montrer le survol du mont Kilimanjaro et du mont Kenya.
Ile vendirent le S-38 et firent une expedition a Bornéo en 1935 et 21936 avec le S-39 rebaptise " Spirit of Africa and Borneo".
Ils furent victimes du crash d' un Boeing 247 de Western Air Express en 1937, dans lequel Martin perdit la vie.
Osa survecut, publia son autobiographie " I married Adventure" en 1940 et elle deceda en 1953.
